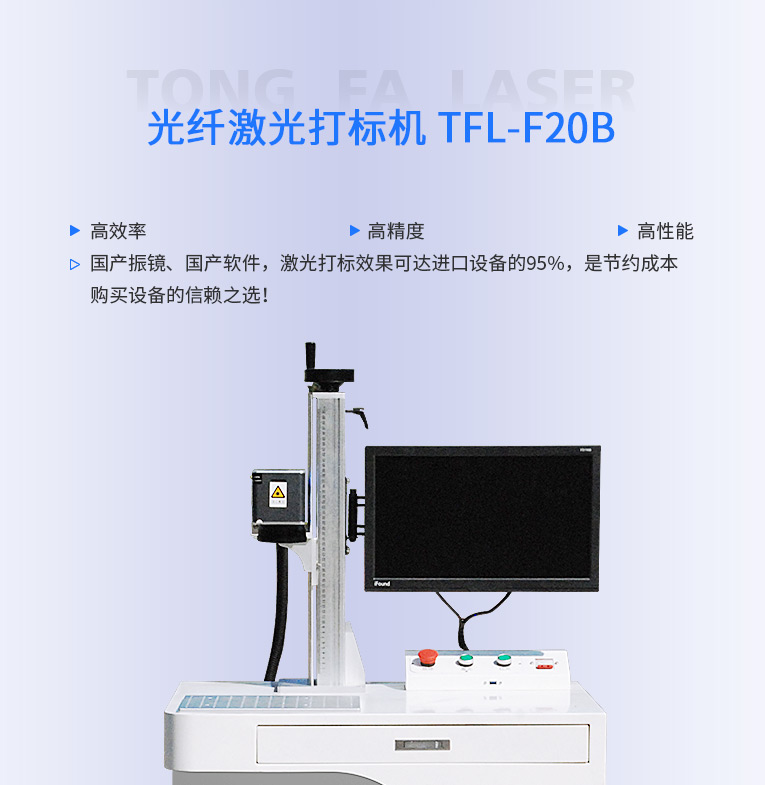

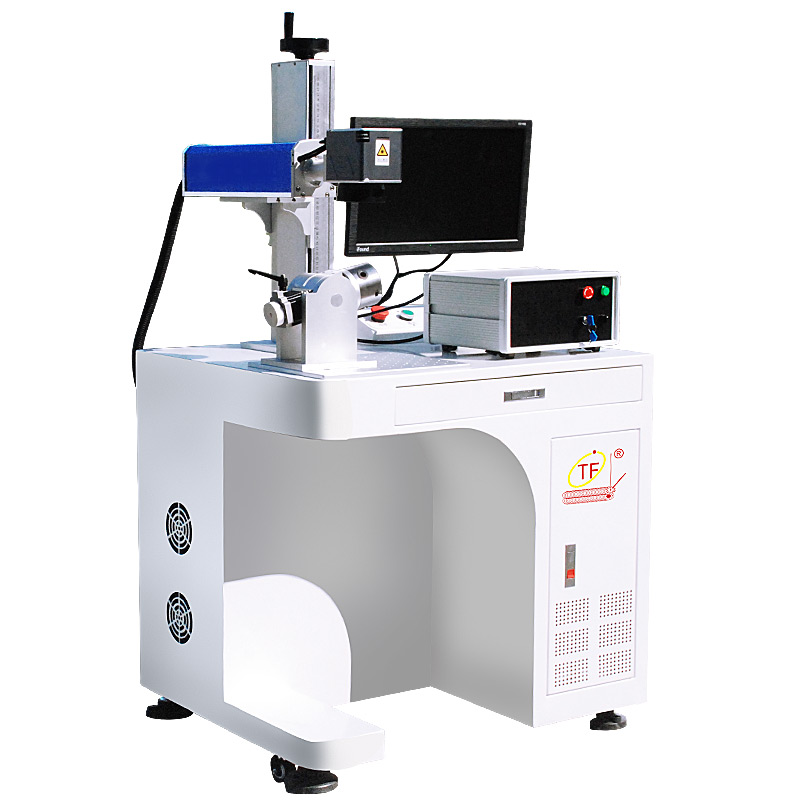

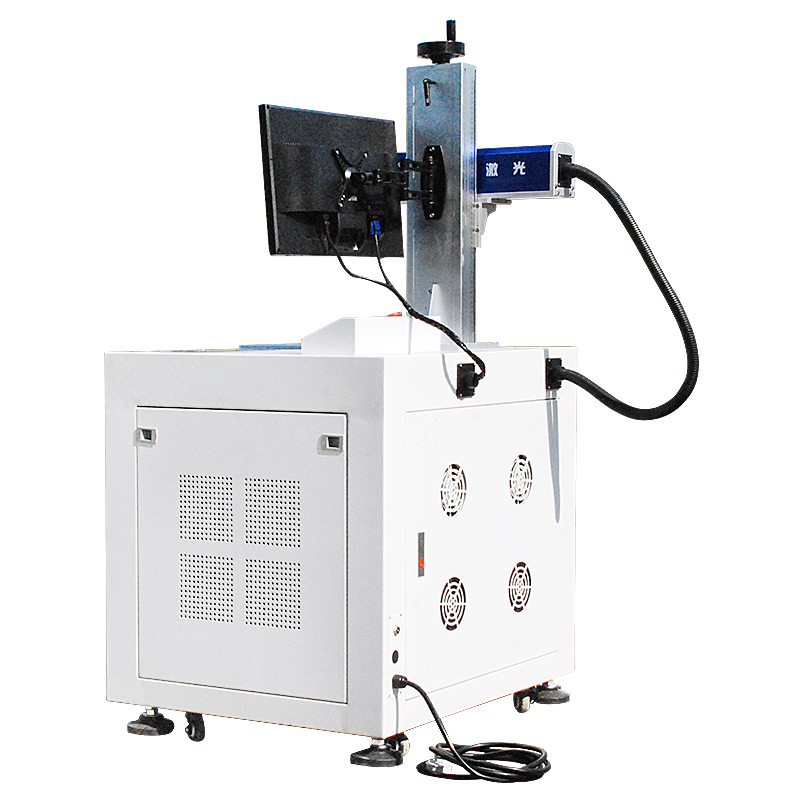

TFL-F20B進口光纖激光打標機
通發激光研發的TFL-F20B激光打標機，金屬材質和塑膠材質均可進行打標加工。本激光鐳雕機光纖激光器、振鏡、軟件、聚焦鏡等核心配件采用原裝進口，性能穩定，壽命是國產器件的1.5倍，是高端客戶的優選。
訂購熱線：4008-168-880
分享至：
廠家實拍
進口光纖激光打標機打標樣品展示
附件與耗材
應用范圍
汽車機械行業：金屬軸承激光雕刻、鋼套激光鐳雕、活塞環激光打標、機床銘牌激光打標等；
電子通訊行業：鍵盤塑膠激光打標、電子元器件外殼激光打標、家電面板激光打標等；
五金器材行業：工具量具刻度激光打標、刀具激光打標、餐具激光雕刻、醫用器械激光鐳雕等；
飾扣標牌行業：箱包扣激光打標機、皮帶扣激光雕刻機、金銀飾品激光雕刻等；
儀表眼鏡行業：金屬表殼激光雕刻、眼鏡架激光雕刻、儀器儀表面板激光打標等。
軟件使用
此軟件操作簡單，容易上手，使用的功能多：
1、自由設計所要加工的圖形圖案；
2、支持TrueType字體，單線字體（JSF），SHX字體，點陣字體（DMF），一維條形碼和二維條形碼；
3、靈活的變量文本處理，加工過程中實時改變文字,可以直接動態讀寫文本文件和Excel文件；
4、可以通過串口直接讀取文本數據；
5、還有自動分割文本功能，可以適應復雜的加工情況；
6、強大的節點編輯功能和圖形編輯功能，可進行曲線焊接，裁剪和求交運算；
7、支持多達256支筆（圖層），可以為不同對象設置不同的加工參數；
8、兼容常用圖像格式（bmp,jpg,gif,tga,png,tif等）；
9、兼容常用的矢量圖形（ai,dxf,dst,plt等）；
10、強大的填充功能，支持環形填充；
11、多種控制對象，用戶可以自由控制系統與外部設備交互。
性能特點
1、優秀的光束質量：與傳統的固體激光打標機相比，其基模輸出，聚焦光斑直徑不到20um。發散角僅為半導體泵浦激光器的1/4。特別適用于精密、精細打標。
2、使用成本低廉：電光轉換效率達到30%，整機耗電只有600W，是燈泵浦固體激光打標機的1/10，大大節省能耗支出；
3、免維護、長壽命：作用激光二極管作為泵浦源，全封閉光路設計；
4、加工速度快：加工速度是傳統激光打標機的幾倍。

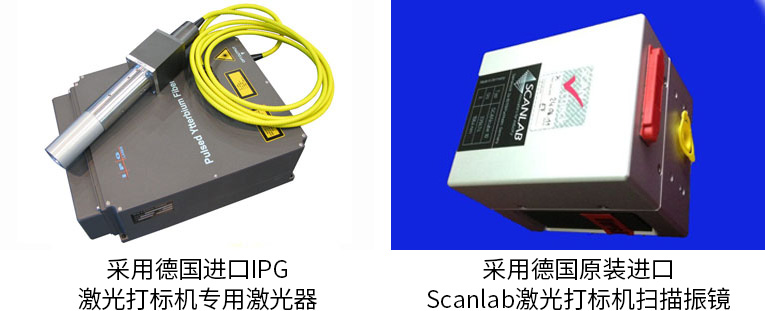

激光器和振鏡
-
富士康科技集團是專業從事電腦、通訊、 消費電子、數位內容、汽車零組件、通路等6C產業的高新科技企業。1988年在深圳地區建廠以來，富士康迅速發展壯大，目前擁有60余萬員工及全球優秀IT客戶群，為全球較大的電子產業專業制造商。2008年出口總額達556億美元，占中國大陸出口總額的3.9％，連續7年雄居大陸出口200強榜首；躍居《財富》2009年全球企業500強第109位。
-
住友電工電子制品（深圳）有限公司---SEPG,是日本住友電工集團旗下的企業, 主要從事電子軟排線,柔性線路板,電纜連接線，三種產品的生產。(如索尼、三洋、松下、IBM、Sharp、Nokia、蘋果等知名公司).屬于海關A類企業。現有員工10000多人。住友電工集團一直以電線、電纜制造技術為基礎，通過獨創性的開發研究，向社會推出一個又一個嶄新的技術和新型產品。在汽車、信息通信、電子、電線機械材料能源、產業材料等五個事業領域里，繼續提供滿足社會需要的各種產品。
-
珠海格力電器股份有限公司是集研發、生產、銷售、服務于一體的國有控股家電企業，其產品包括家用空調、中央空調、空氣能熱水器、TOSOT生活電器、晶弘冰箱等。格力電器在全球擁有珠海、重慶、合肥、石家莊、鄭州、武漢、巴西、巴基斯坦大生產基地，8萬多名員工，至今已開發出包括家用空調、商用空調在內的20大類、400個系列、7000多個品種規格的產品，自主研發的GMV數碼多聯一拖多機組、離心式大型中央空調、G-Matrik直流變頻空調等一系列高科技產品填補了國內空白。

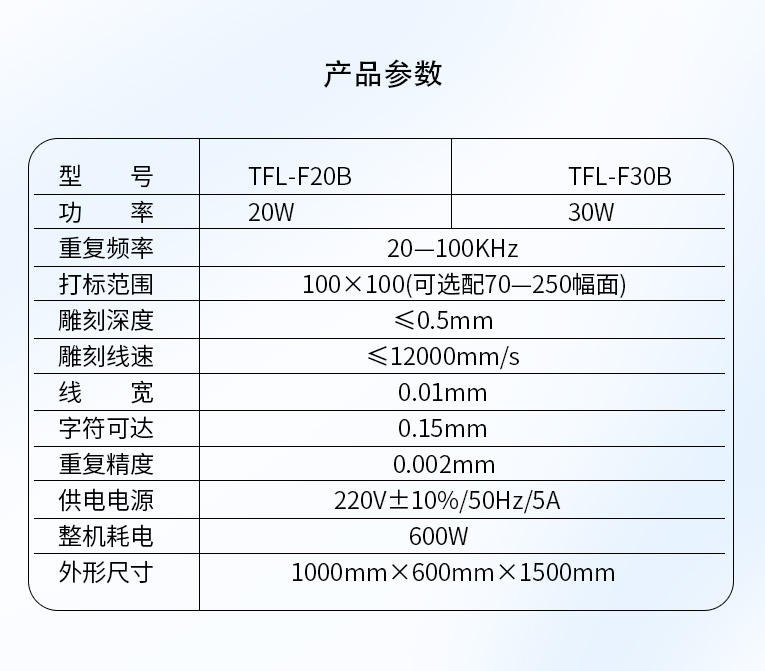

技術參數：
設備型號
TFL-F20B
TFL-F30B
功率
20W
30W
重復頻率
20—100KHz
20—100KHz
打標范圍
100×100(可選配70—250幅面
100×100(可選配70—250幅面)
雕刻深度
≤0.5mm
≤0.5mm
雕刻線速
≤12000mm/s
≤12000mm/s
線寬可達
0.01mm
0.01mm
字符可達
0.15mm
0.15mm
重復精度
0.002mm
0.002mm
供電電源
220V±10%/50Hz/5A
220V±10%/50Hz/5A
整機耗電
600W
600W

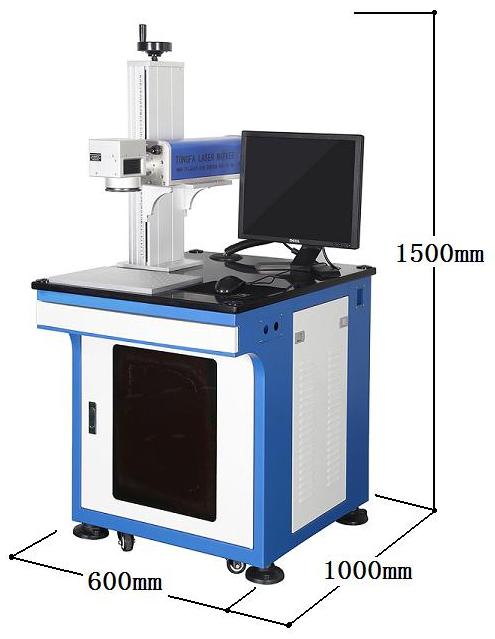

外形尺寸
1000mm×600mm×1500mm
1000mm×600mm×1500mm
1、電氣要求：
市電電壓波動不能太大，電壓波動幅動依照國家標準不應超過5% ，當超過10%時，設備有可能不能正常工作，而且運行的穩定性也會有所降低。建議客戶配備穩壓器。
2、冷卻水要求：
純凈水一般要求電阻率大于0.5MΩ.cm，使用一段時間后水電阻率會降低或水中有雜質、污物、水變混濁等現象，將會使半導體模塊的出光效率降低，此時應立即更換純凈水（連續使用時每周更換一次系統中的去離子水）。
3、環境要求：
防止振動：因半導體激光打標的光路部分十分精密，激光打標的工作場如果有振動的話，易于導至光學器件走位，從而產生激光輸出變弱，光斑質量變差，甚至沒有激光輸出的問題，所以，在激光設備工作場所，要特別注意，設備安裝位置不要靠近大路邊，大橋邊，或是在附近有沖床，銑床，車床，刨床等重型加工設備，如果必需要在這樣的環境下，則必需要做足防震的措施，將震動減小。
減少灰塵：因為激光設備內部有很多光學器件，和精密電子元器件，故要求安裝在灰塵較少的環境
環境溫度：攝氏4度-攝氏32度。設備運行時，環境溫度不可以超過攝氏32度，因為激光電源部分，功率很高，一些功率器件運行時發出熱量需要及時散發出去，而環境溫度太高會導至不能正常散熱，會引起整個系統的工作不穩定，甚至損壞。而冬天的時候，需要嚴防冷卻水結冰，因為激光晶體、半導體模塊都充滿了水，結冰會直接導致這些器件的損壞。冬天時如長時間不運行情況下，將腔內的水排空；如再開機前，先重新加水，打開電源空氣開關，先行主機不開，只開水機空機運行10分鐘，等水溫回復到攝氏4 度以上，再開主機。（強烈要求不能將設備放于室外或者低溫結冰的情況下使用，否則極易損壞設備）。
環境濕度：不高于80% 。因為打標機電源打開后，激光晶體就會持續的被冷卻系統冷卻，因為冷卻水一般會低于室溫，當環境濕度過大的時候，而激光晶體的溫度又低于室溫，這時激光晶體的兩個端面上會凝結水霧，當激光輸出的時候，這些水霧會大大降低激光輸出能量，而且這些附著在激光晶體端面上的水，干了以后，會在激光晶體的膜面上留下痕跡，這將會大大加快激光晶體膜面的老化。所以，為了防止這種情況的發生，冷水機的水溫設定，夏天不可以低于室溫3度，冬天不可以低于5度。
4、激光設備使用注意事項：
良好的接地：我公司生產的激光設備均配有自動的安全保護裝置，只有正確、良好的接地才能使之正常運作，為了保障您的人身財產安全，強烈要求客戶為設備提供良好的接地條件。同時，激光電源、焊接控制系統均使用了工業微處理器進行數字化控制，只有良好的接地，才能保證他們正常穩定的工作。
較小的電壓波動：如果設備電力接入點或離的很近的地方有大功率的用電設備，特別是對電網會產生很大沖擊的用電設備，如大功率電動機、氬弧焊機、電火花放電加工機等等，建議客戶配備帶有電壓波動抑制功能的穩壓器。
